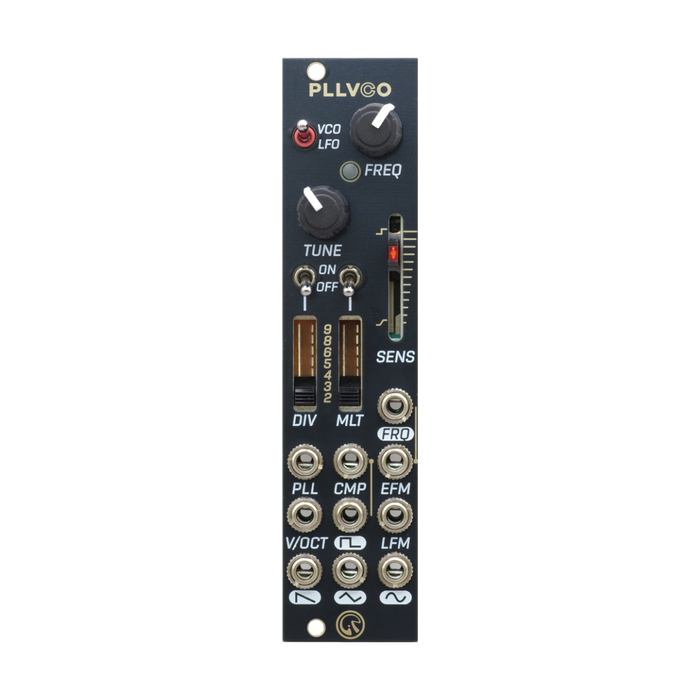

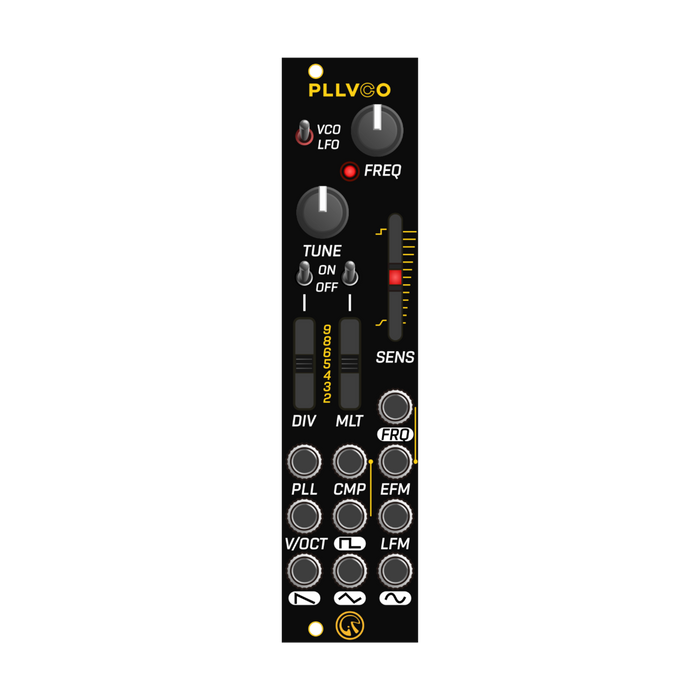

centrevillage PLLVCO

സംഗീത സവിശേഷതകൾ

PLLVCO എന്നത് ഒരു ഫേസ് ലോക്ക്ഡ് ലൂപ്പ് (PLL) സർക്യൂട്ടും ഒരു അനലോഗ് ഓസിലേറ്ററും സംയോജിപ്പിക്കുന്ന ഒരു മൊഡ്യൂളാണ്.

PLL സർക്യൂട്ട് സാധാരണ V/Oct രീതി ഉപയോഗിച്ച് മാത്രമല്ല, PLL-ലേക്കുള്ള ഒരു ബാഹ്യ ഓസിലേറ്റർ ഇൻപുട്ടിന്റെ ആവൃത്തിയുടെ ഒരു യുക്തിസഹമായ ഗുണിതത്തിലേക്ക് (N/M) ഓസിലേറ്ററിന്റെ പിച്ച് നിയന്ത്രിക്കുന്നതിലൂടെയും പിച്ച് നിയന്ത്രണം അനുവദിക്കുന്നു.

ഇത് ഒരു ആന്തരിക ഓസിലേറ്ററിന്റെ ആവൃത്തി ബാഹ്യ ഇൻപുട്ട് ഓസിലേറ്ററിന്റെ ആവൃത്തിയുടെ 3/2 മടങ്ങ് ആയി നിയന്ത്രിക്കാൻ നിങ്ങളെ അനുവദിക്കുന്നു, തുടർന്ന് ആ രണ്ട് ഓസിലേറ്ററുകളും ഒരു ബാഹ്യ മിക്സറുമായി സംയോജിപ്പിച്ച് അഞ്ചിലൊന്ന് ഓവർലാപ്പ് ചെയ്യുന്ന കോർഡുകൾ ഉത്പാദിപ്പിക്കുന്ന ഒരു ഓസിലേറ്റർ സൃഷ്ടിക്കുന്നു.

കൂടാതെ, ഒരു ബാഹ്യ ഓഡിയോ സിഗ്നൽ PLL ഇൻപുട്ടിലേക്ക് ഇൻപുട്ട് ചെയ്യുമ്പോൾ, ഇൻപുട്ട് ഓഡിയോയുടെ പിച്ച് കണ്ടെത്തി FRQ ഔട്ട്‌പുട്ടിൽ നിന്ന് V/Oct വോൾട്ടേജായി ഔട്ട്‌പുട്ട് ചെയ്യുന്നു. ബാഹ്യ ഓഡിയോ സ്രോതസ്സായി വോക്കൽസ് അല്ലെങ്കിൽ ഗിറ്റാർ ശബ്ദങ്ങൾ ഇൻപുട്ട് ചെയ്യുക, FRQ ഔട്ട്‌പുട്ടിൽ നിന്ന് മറ്റൊരു സങ്കീർണ്ണമായ ഓസിലേറ്ററിന്റെ പിച്ച് നിയന്ത്രിക്കുക തുടങ്ങിയ രസകരമായ ആപ്ലിക്കേഷനുകൾക്ക് ഇത് അനുവദിക്കുന്നു. (എന്നിരുന്നാലും, ഇത് കോർഡുകളോ സങ്കീർണ്ണമായ ഹാർമോണിക്‌സോ നന്നായി കണ്ടെത്തിയേക്കില്ല.)

PLL സർക്യൂട്ടിന്റെ പിച്ച് ട്രാക്കിംഗ് വേഗത SENS സ്ലൈഡർ ഉപയോഗിച്ച് ക്രമീകരിക്കാൻ കഴിയും. എന്നിരുന്നാലും, ഉയർന്ന ട്രാക്കിംഗ് വേഗതയിൽ, തരംഗരൂപത്തിൽ ഫേസ് ഡിസ്റ്റോർഷൻ സംഭവിക്കുന്നു, ഇത് ഓസിലേറ്റർ സിങ്കിന് സമാനമായ ഒരു ടോണൽ മാറ്റത്തിന് കാരണമാകുന്നു. അതിനാൽ, SENS സാധാരണയായി ഫേസ് ഡിസ്റ്റോർഷൻ ഉണ്ടാക്കാത്ത വേഗതയിലേക്ക് സജ്ജീകരിച്ചിരിക്കുന്നു.

ഫ്രീക്വൻസി ശ്രേണി ഒരു VCO അല്ലെങ്കിൽ LFO ആയി സജ്ജമാക്കാം. ഒരു LFO ആയി സജ്ജമാക്കുമ്പോൾ, ഇത് ഒരു ക്ലോക്ക്-സിൻക്രൊണൈസ്ഡ് LFO ആയും ഉപയോഗിക്കാം. ഈ സാഹചര്യത്തിൽ, VCO പോലെ, ഇൻപുട്ട് ക്ലോക്കിന്റെ യുക്തിസഹമായ സംഖ്യയുടെ ഇരട്ടി വേഗതയിൽ ഇതിന് ആന്ദോളനം ചെയ്യാൻ കഴിയും, അതിനാൽ ഇത് ഒരു ക്ലോക്ക് ഡിവൈഡറോ ഗുണിതമോ ആയി ഉപയോഗിക്കാം.
